A00 Flange Drive Motor (21 Teeth)
Product Introduction
- Internal Spline 7H, modulus 1, 21 teeth, 30° pressure angle
- Major diameter φ22.5, minor diameter φ20.109, cross-bar distance φ17.918
- Rod diameter φ1.9, GB/T3478.1 standard, air cooling design
- Recordatorio cálido:
- Los siguientes parámetros de producto son productos estándar. Nuestra empresa puede diseñar, desarrollar y producir productos según las necesidades específicas de los clientes. Para más información, contacte con [email protected]
Performance Parameters
| Internal Spline 7H GB/T3478.1 | |||
| Modulus | m | – | 1 |
| Number of teeth | Z | – | 21 |
| Pressure angle | An | ° | 30° |
| Major diameter | Dee | mm | φ22.5(0/+0.21) |
| Minor diameter | Die | mm | φ20.109(0/+0.2) |
| Diameter of rod | Dp | mm | φ1.9 |
| Cross-bar distance | M | mm | φ17.918(0/+0.111) |

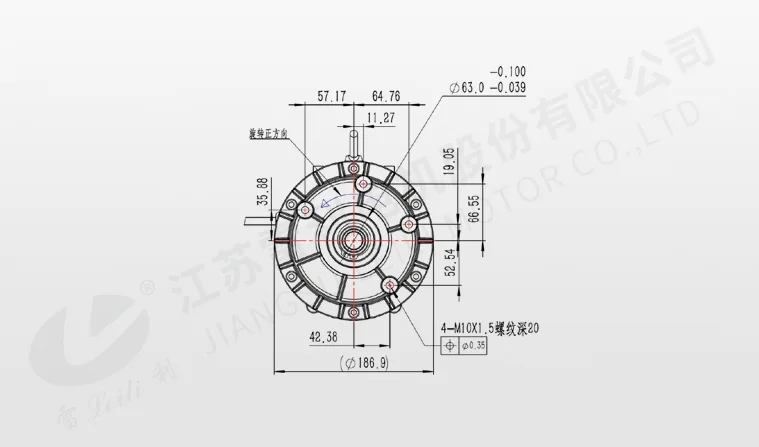

Mechanical Dimensions: mm
